PQ-LINE
PQ-LINE
In un contesto elettrico sempre più evoluto, la tecnologia elettronica porta efficienza e controllo ma anche nuove sfide invisibili per la rete elettrica, tra queste:
la Potenza Reattiva, lo sbilanciamento delle correnti e le armoniche.
Nella maggior parte degli impianti elettrici moderni sono ormai prevalenti i carichi distorti e capacitivi dove viene generata sia energia reattiva di tipo induttivo (motori, trasformatori, induttori) sia di tipo capacitivo (LED, fotovoltaico, inverter, alimentatori), che non può essere compensata dal rifasamento tradizionale.
Scopri la gamma

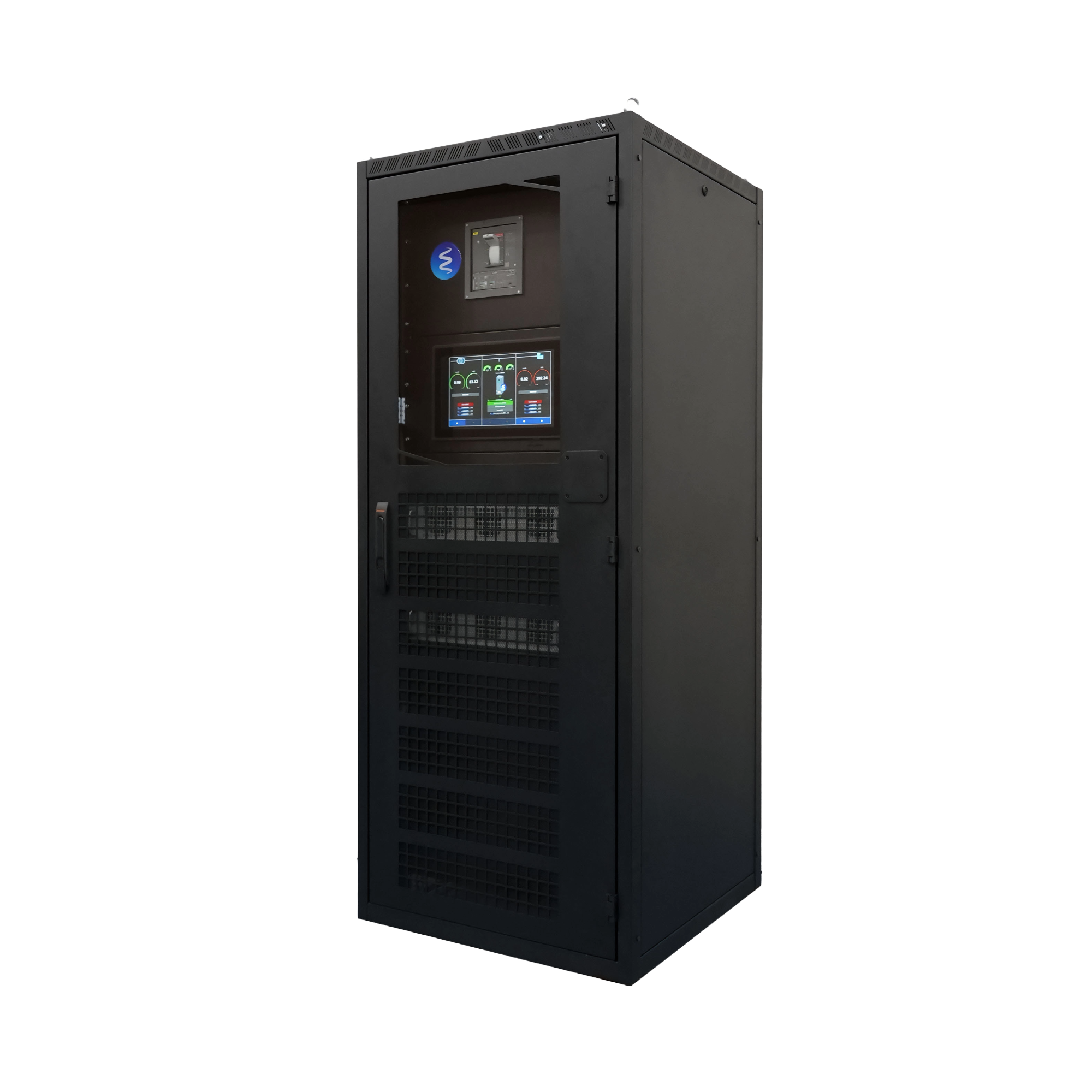

PQ-VAR
PQ-VAR: installabile nell’industria classica e nei processi produttivi con carichi variabili, dove c’è un basso contributo armonico di corrente.
PQ-PRO
PQ-PRO: per qualsiasi impianto elettrico avente un rilevante contributo armonico di corrente.

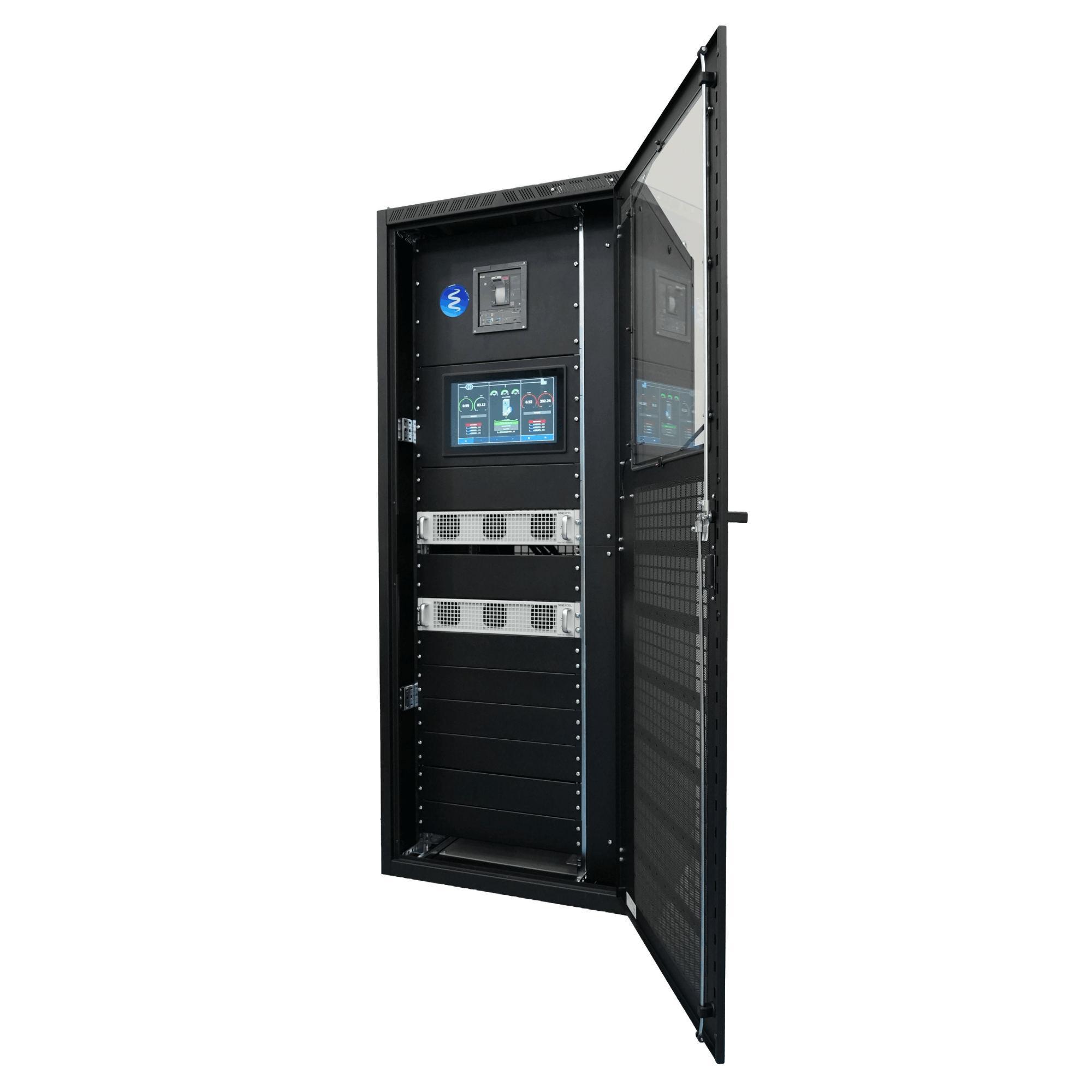

PQ-MAX
PQ-MAX: fortemente consigliato in settori particolarmente sensibili alle armoniche (data center, robotica e automazione avanzata).
Benefits PQ-LINE
-
Rifasamento Dinamico
Compensazione rapida delle variazioni della potenza reattiva (<15 ms), adattandosi in tempo reale alle condizioni del carico. Il beneficio è garantito sia sulla potenza induttiva che su quella capacitiva.
-
Bilanciamento delle Correnti
Tramite il bilanciamento attivo, riduzione degli squilibri delle correnti di linea, migliorando l’equilibrio del sistema trifase e riducendo le perdite resistive.
-
Mitigazione armonica
Mitigazione del contributo armonico di corrente fino alla 13ª armonica (PQ-PRO) o fino alla 50ª armonica (PQ-MAX).
-
Efficienza Energetica
Riduzione delle perdite complessive del sistema, sia nelle linee di distribuzione sia nei componenti passivi, quali trasformatori e condensatori.
-
Alta efficienza e basso consumo
Grazie all’innovativa Tecnologia SiC al carburo di silicio, i dispositivi PQ-LINE garantiscono maggiore efficienza, consumi ridotti, maggiore affidabilità e sistemi più compatti e performanti.
| Caratteristica | Rifasatori Tradizionali |  |
 |
 |
|---|---|---|---|---|
| Tecnologia | Condensatori | SVG (Static Var Generator) - Mosfet di Potenza "SiC" | ASVG (Advanced Static Var Generator) - Mosfet di Potenza "SiC" | AHF (Active Harmonic Filter) - Mosfet di Potenza "SiC" |
| Algoritmo di controllo | Regolazione a step della sola Potenza Reattiva | FFT (Fast Fourier Transform - Trasformata Veloce di Fourier) analizza l’intera forma d’onda di corrente | ||
| Tempi di risposta | Lenti (nell’ordine di secondi o minuti) | Molto rapidi (nell’ordine di millisecondi) | ||
| Prestazioni in presenza di carichi variabili | Limitata, adatto a carichi stabili | Ottima, adatto a carichi variabili e dinamici | ||
| Rifasamento carichi induttivi | Sì, ma non lineare al carico | Sì, con regolazione continua e precisa | ||
| Rifasamento carichi capacitivi | No | Sì, può assorbire potenza reattiva capacitiva | ||
| Possibilità di bilanciare le fasi | No | Sì, può bilanciare le fasi in modo attivo | ||
| Compensazione Armonica | No e sensibile alle armoniche (rischio di risonanza) | No, ma immune alle armoniche | Si, fino alla 13esima e immune alle armoniche | Si, fino alla 50esima e immune alle armoniche |
| Durata nel tempo | Durata limitata (usura dei condensatori) | Maggiore durata, componenti elettronici robusti | ||
| Manutenzione | Richiede manutenzione periodica | Manutenzione ridotta, nessun componente meccanico | ||
| Scalabilità | Complicato l’aumento della capacità installata | Facilmente ampliabile aumentando il numero di moduli | ||
| Perdite energetiche | Basse, ma aumentano con le armoniche | Leggermente più alte ma stabili in presenza di armoniche mantenendo efficienza anche con carichi molto variabili | ||
| Monitoraggio | Non previsto, eventualmente optional | Incluso e con reportistica | ||
| Spazio occupato | Maggiore | Minore, design compatto | ||
Settori di applicazione raccomandati
Industria Plastica
Carichi dominati da presse, estrusori e inverter: fortemente non lineari e variabili nel breve periodo. Elevata presenza di armoniche (5ª, 7ª, 11ª) generate da azionamenti: rischio di surriscaldamenti, scatti protezioni e riduzione vita componenti. Reattiva prevalentemente induttiva, ma possibile componente capacitiva. Priorità: filtraggio armoniche + rifasamento dinamico.
Industria Meccanica
Macchine utensili, CNC e azionamenti: carichi discontinui e ciclici. Armoniche diffuse da inverter: problematiche sulla continuità delle lavorazioni. Reattiva variabile, spesso induttiva, con possibili eccessi capacitivi se rifasamento non controllato. Priorità: rifasamento rapido + mitigazione armoniche.
Industria Manifatturiera e Automazione
Robot, linee automatizzate e VSD: carichi altamente dinamici e non lineari. Elevata distorsione armonica: problemi su PLC, fermate linea, inefficienze. Reattiva fluttuante. Priorità: filtri attivi + rifasamento dinamico.
Industria Farmaceutica
Linee automatizzate, HVAC critici e UPS: carichi stabili ma sensibili, con elettronica diffusa. Armoniche moderate ma critiche: impatto su qualità e continuità processo. Possibile componente reattiva capacitiva (UPS e alimentatori switching). Priorità: power quality diffusa + filtraggio armonico selettivo.
Industria Chimica
Motori, pompe, agitatori e processi continui: carichi mediamente variabili. Presenza di contributo armoniche. Reattiva principalmente induttiva. Priorità: rifasamento + controllo armoniche base.
Industria Alimentare
Linee produttive, refrigerazione e confezionamento: carichi variabili e ciclici. Armoniche da inverter e compressori: rischio fermate e inefficienze. Reattiva mista (induttiva + capacitiva). Priorità: rifasamento dinamico + filtraggio armonico.
Data Center
Carichi IT, UPS e alimentatori switching: fortemente non lineari e capacitivo-dominanti. Armoniche elevate (THD alto): rischio sovraccarico neutro e perdite. Carico stabile e continuo, con elevata componente reattiva capacitiva. Priorità: filtri attivi + gestione reattiva capacitiva.
Stazioni di Ricarica per Veicoli Elettrici (EV)
Convertitori AC/DC: carichi altamente variabili e non lineari. Elevata generazione armonica: disturbi rete e penali. Reattiva spesso capacitiva. Priorità: filtraggio armoniche + compensazione dinamica.
Aziende con impianti fotovoltaici
Inverter: generazione armoniche e presenza di reattiva capacitiva. Possibili sovracompensazioni: tensione elevata e instabilità. Priorità: controllo reattiva + filtri armonici.
Edifici Commerciali
HVAC, ascensori e illuminazione: carichi variabili giornalmente. Armoniche causate da inverter e LED. Reattiva spesso capacitiva (LED + rifasamento). Priorità: rifasamento intelligente (anti-capacitivo).
Illuminazione Industriale e Commerciale (LED)
Driver elettronici: carichi non lineari e capacitivi. Armoniche diffuse: surriscaldamento linee e disturbi. Priorità: filtri armonici + gestione reattiva capacitiva.
Ospedali e Strutture Sanitarie
Apparecchiature elettromedicali, UPS: carichi sensibili e parzialmente non lineari. Armoniche contenute ma critiche: possibili malfunzionamenti. Componente capacitiva significativa. Priorità: power quality localizzata + filtraggio armonico mirato.
Industria Mineraria e Oil & Gas
Motori, pompe e compressori: carichi pesanti e impulsivi. Armoniche presenti ma secondarie rispetto ai picchi di potenza. Reattiva fortemente induttiva. Priorità: rifasamento robusto
